我们将分享的2018年第十三则是卡尔玛DRT450正面吊65#故障代码报警快速维修。
作者：卡尔玛分销商厦门运顺捷机电设备有限公司 翁振
故障描述：
一台卡尔玛DRT450正面吊在行走过程中，出现吊具灯闪烁并显示65#代码报警，吊具无法动作，信息终端KIT上的驻车指示灯熄灭，切断电源重启后又恢复正常。
故障排查：

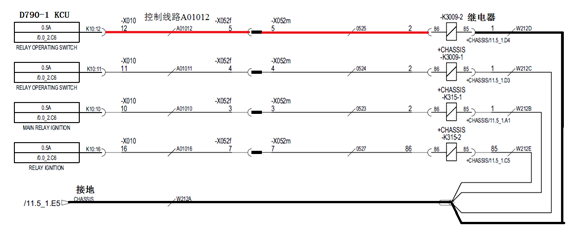

现场维修人员查阅DRT450正面吊的维修手册故障代码表，65#故障代码解释为：因电气线路的短路或断路，驾驶室主控制器KCU保护电路自动切断K3009-2继电器的控制电源，导致供应吊具KDU的紧急电源F58-3保险组失电，吊具无动作。此部分的电气原理图如下：

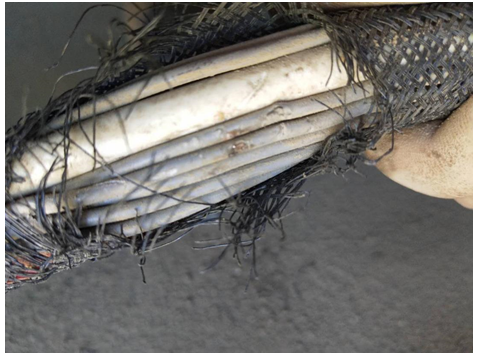

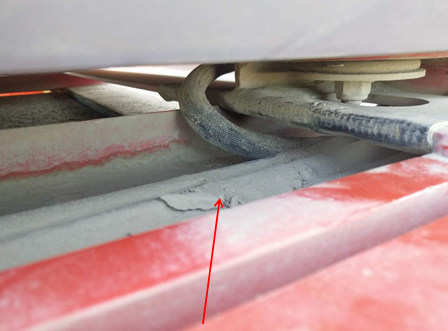

维修人员根据电气原理图检查K3009-2继电器控制线路A01012，测得出现故障报警后的线路无电压，继电器未吸合，检查对地电阻无异常。维修人员在消除65#报警重启后重新检查，测得线路电压正常，为24伏。维修人员继续检查线路K3009-2线圈插头到驾驶室D790-1的K10:12插脚之间电缆，发现驾驶室底部与线束拖链位置摩擦破损，如下图：

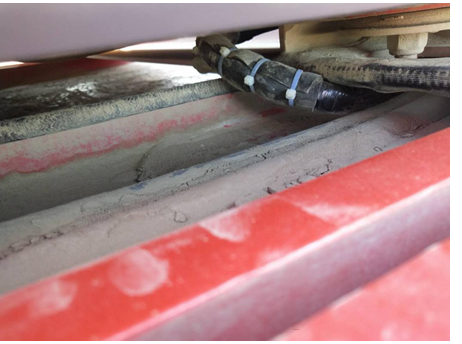

解决办法：维修人员包扎处理好线束，重新启动设备，故障代码消除，试车一切正常
案例总结：
此案例故障原因为为线路与车架之间接触间隙小，行车过程中颠簸使线路搭铁短路，KCU保护电路自动切断K3009-2继电器的工作电源，从而导致吊具KDU无主电源，吊具无动作。
