正面吊吊具伸缩链条断裂

作者：华北/东北运营中心 张立成

我们将分享的第五则是正面吊吊具伸缩链条断裂的快速修复案例。

故障描述：

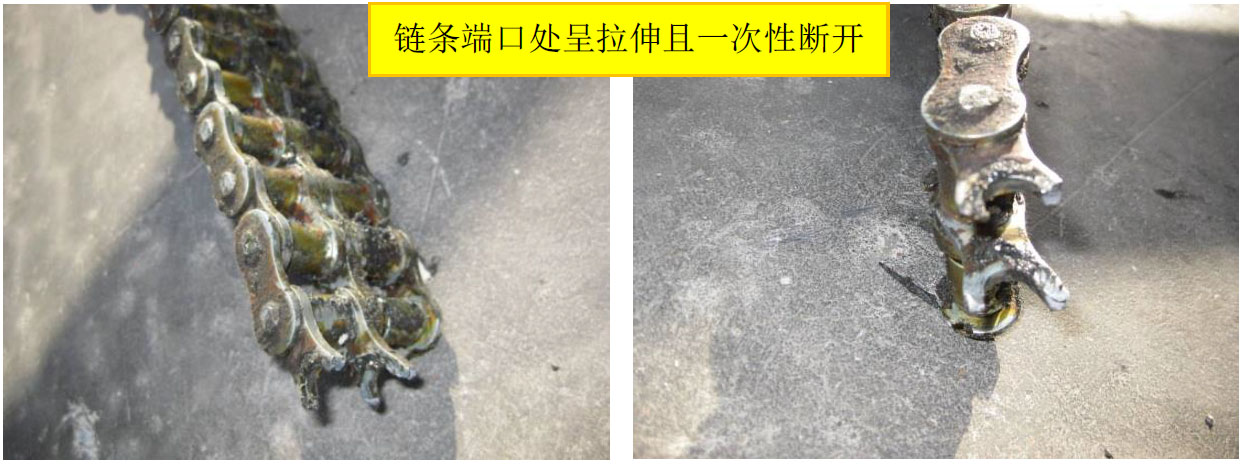

客户正面吊吊具左侧伸缩链条出现断裂故障的情况，可以看到端口呈现拉断形状，拆下检查发现：链条已经多处存在过度的拉伸损伤。

维修过程：

维修人员检查发现，有如下三个主要原因：

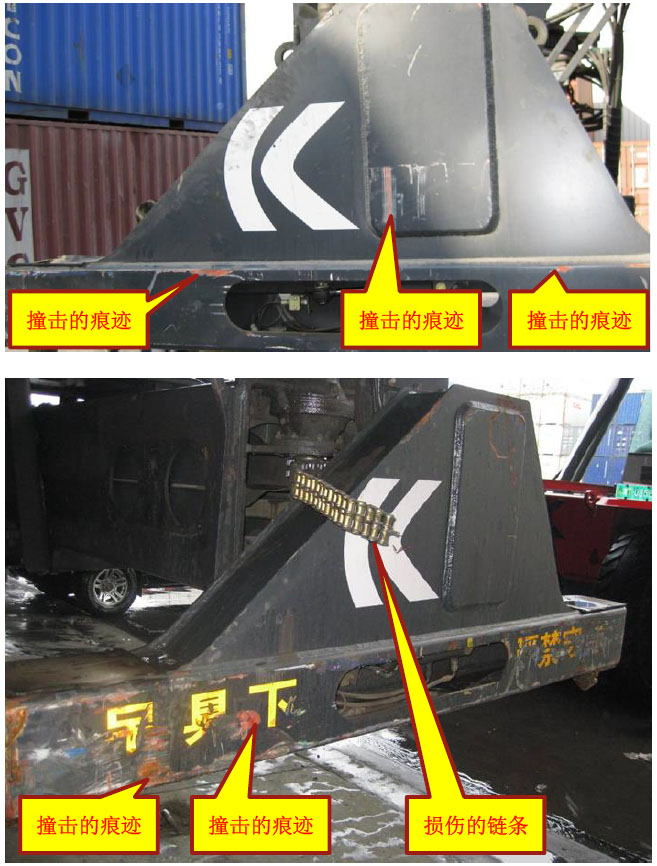

受到侧向外力的撞击：操作人员在进行吊具的20尺－40尺伸缩功能时，注意力不集中使得吊具受到侧向的撞击。只要有一次形成的冲击力作用到链条上，足以对链条造成损伤，如下面图中的痕记：

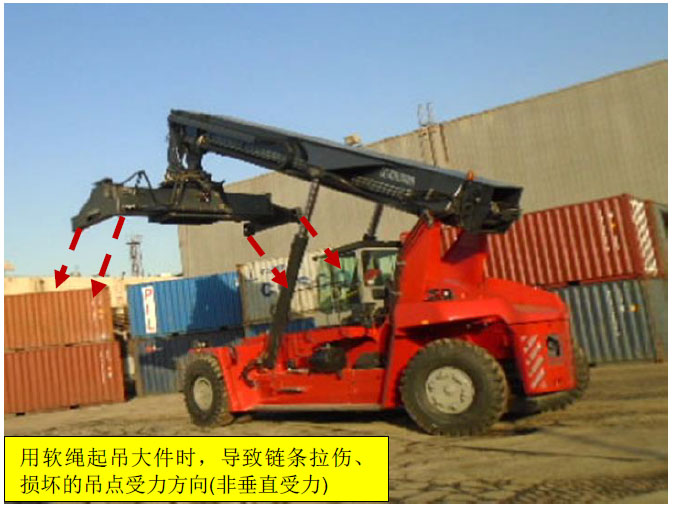

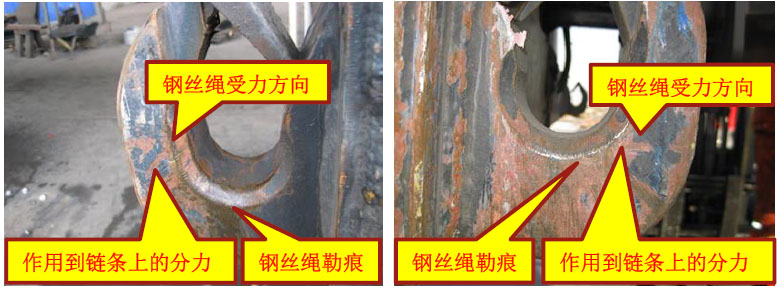

起吊重物时作用力不正确：正面吊用钢丝绳等吊索起吊大型设备及其它重物时，不能保证吊具起吊点垂直向下受力，致使重物的分力施加到伸缩链条上，超过了链条的承受强度，容易导致链条损伤断开，如下面图中的痕记：

忽视或遗漏对伸缩链条松紧度的调整，过紧或过松的链条松紧度都会在使用中造成链条的拉伤，大大缩短伸缩链条的使用寿命。

解决方案：

1. 定期检查和调整伸缩链条的松紧度，或发生碰撞后立即检查调整，卡尔玛正面吊维护手册的7.5.7部分有详细的说明，本文不做累述，请大家参考手册；

2. 司机操作时注意力高度集中，避免吊具受侧向撞击，同时不要在旋锁未全部离开锁孔时就移动吊具和车辆，以免拖带集装箱移动；

3. 用钢丝绳等吊索起吊大件重物时，必须注意避开容易使链条出现拉伤的吊点受力方向，起吊点应垂直向下受力，不能让钢丝绳的拉力作用到链条上；

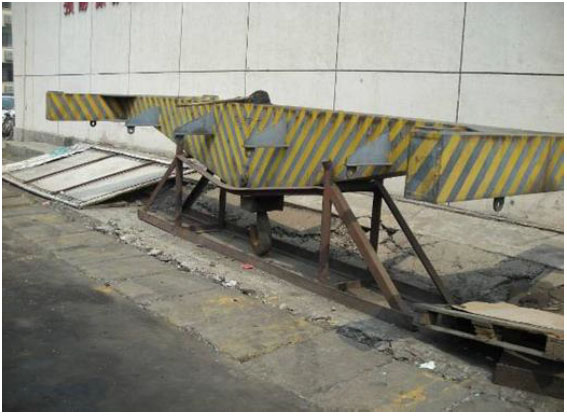

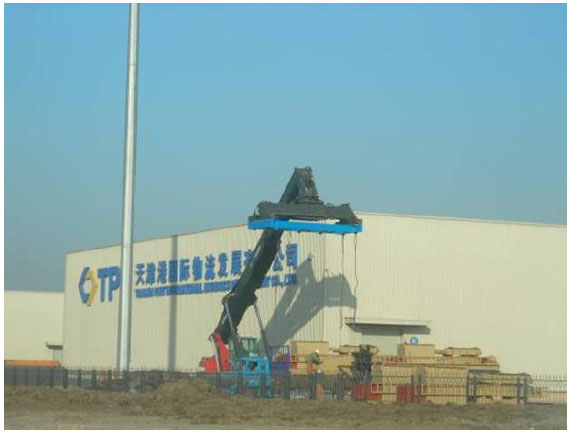

4. 使用正面吊专用吊架。两种常用的吊架图片如下：

案例总结：

正面吊的吊具伸缩链条位于吊具中筒内左右各一条与吊具两侧T形吊臂连接，由液压马达通过减速箱使链轮旋转来驱动链条，实现吊具T形吊臂的20尺－40尺伸缩功能，虽然链条在正常使用时只承受吊具伸缩时T形吊臂与滑块间的摩擦力，但是如果日常操作使用不当，容易造成损伤断裂。

快速维修故障案例由卡尔玛亚洲培训中心（KATC）收集整理编写。转发请注明出处。
